Als erstes Unternehmen in Deutschland haben wir 1992 mit der Fertigung der lasergeschnittenen Edelstahlschablonen begonnen.

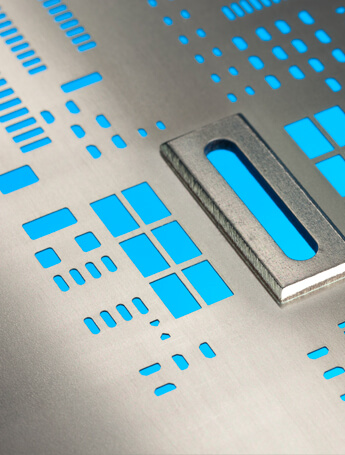

Die Qualität der lasergeschnittenen Edelstahlschablonen sind auf den präzisen Laserschnitt mit einem Schnittspalt von nur 20µm zurück zu führen. Die Präzision der leicht konischen Öffnungen erweitern das Prozessfenster des Bestückvorgangs und erleichtern das Auslösen der Lotpaste aus der lasergeschnittenen Edelstahlschablone.

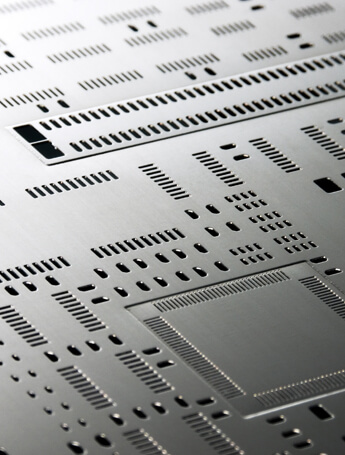

LaserJob bietet eine umfassende Beratung bei der Layoutgestaltung. Unser Team erstellt aus Ihren CAD-CAM Daten Schneidbefehle für den Laser. Die Aperturen von Edelstahlschablonen werden mit hochfokusierten Lasern und einer hohen Positionsgenauigkeit geschnitten
Zur Herstellung Ihrer Edelstahlschablone können Sie uns verschiedenste Datenformate beistellen, z.B. Gerber-, DXF-, DWG-, HPGL-, ODB++ und GDSII.
Die Qualitätskontrolle beginnt bereits beim Wareneingang der Edelstahlbleche. Ein Dickenmessgerät erfasst jedes Blech auf +-0,5µm genau. Direkt nach dem Laserschnitt einer Edelstahlschablone werden Aperturgröße und Aperturgeometrie vermessen. Ein Koordinatenmesssystem misst auf einer Fläche von 400 x 200 mm mit einer Genauigkeit von 2,5 µm + L/400 die Position der Aperturen einer Edelstahlschablone. Die Lochkontur wird mit einer Präzision von 0,5 µm von einer CCD-Kamera im Durchlichtverfahren bestimmt.
Standardlieferzeit ab Werk:
3 Arbeitstage - Bestelleingang bis 14:00 Uhr,
Auslieferung am übernächsten Arbeitstag
24-Stunden-Eilservice ab Werk:
nach Absprache, Bestelleingang bis 14:00 Uhr,
Auslieferung am nächsten Arbeitstag
6-Stunden-Eilservice ab Werk:
nach Absprache, Bestelleingang bis 13:00 Uhr,
Auslieferung am gleichen Tag
Versand Transport üblicherweise mit GO, UPS, DHL, FedEx (alle Zustellarten) sowie durch Direktfahrten und Kurierzustellung mit Partnerfirmen.

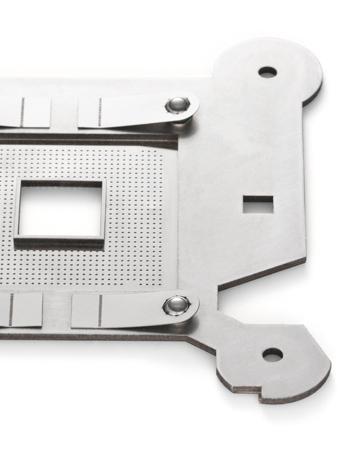

Es kommen leichte Rahmen aus Aluminiumprofilen und Rahmen aus Aluguss oder VA zum Einsatz. Alugussrahmen werden ausschließlich dann eingesetzt, wenn sehr hohe Gewebespannungen und hohe Festigkeiten gefordert sind. Die Größe der Rahmen richtet sich nach dem Sieb- oder Schablonendrucker. In den letzten Jahren haben sich aber auch Schnellspannsysteme mit unterschiedlichen Aufnahmen bzw. Randlochungen für Edelstahlschablonen durchgesetzt.
