Lasergeschnittene 3D - Stufenschablone

Handelsname 3D - PatchWork® - Schablone

Mit der 3D - PatchWork - Schablone von LaserJob kann ein simultaner Lotpastendruck auf mehreren Ebenen erzielt werden. Niveauunterschiede von 10µm bis 2mm können mit Hilfe der PatchWork - Technologie realisiert werden. Somit kann in die tiefer liegenden Lagen einer Leiterplatte Lotpaste gedruckt werden. Ab einem Niveauunterschied von >100µm empfehlen wir den Einsatz eines Spezialrakels, das an die Kavität der Schablone angepasst ist.

Ihre Vorteile

Angepasste Lotpastenvolumina in einem Druckvorgang

Simultaner Druck auf mehreren Ebenen

Unterschiedliche Pastenhöhen auf mehreren Ebenen

Lieferbar mit NanoWork - Beschichtung

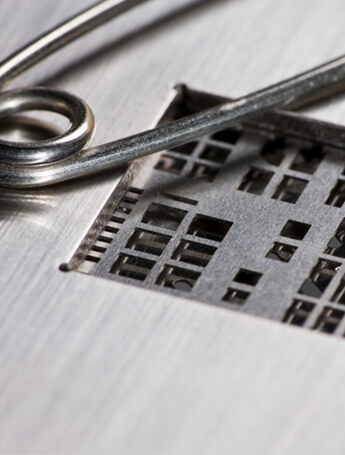

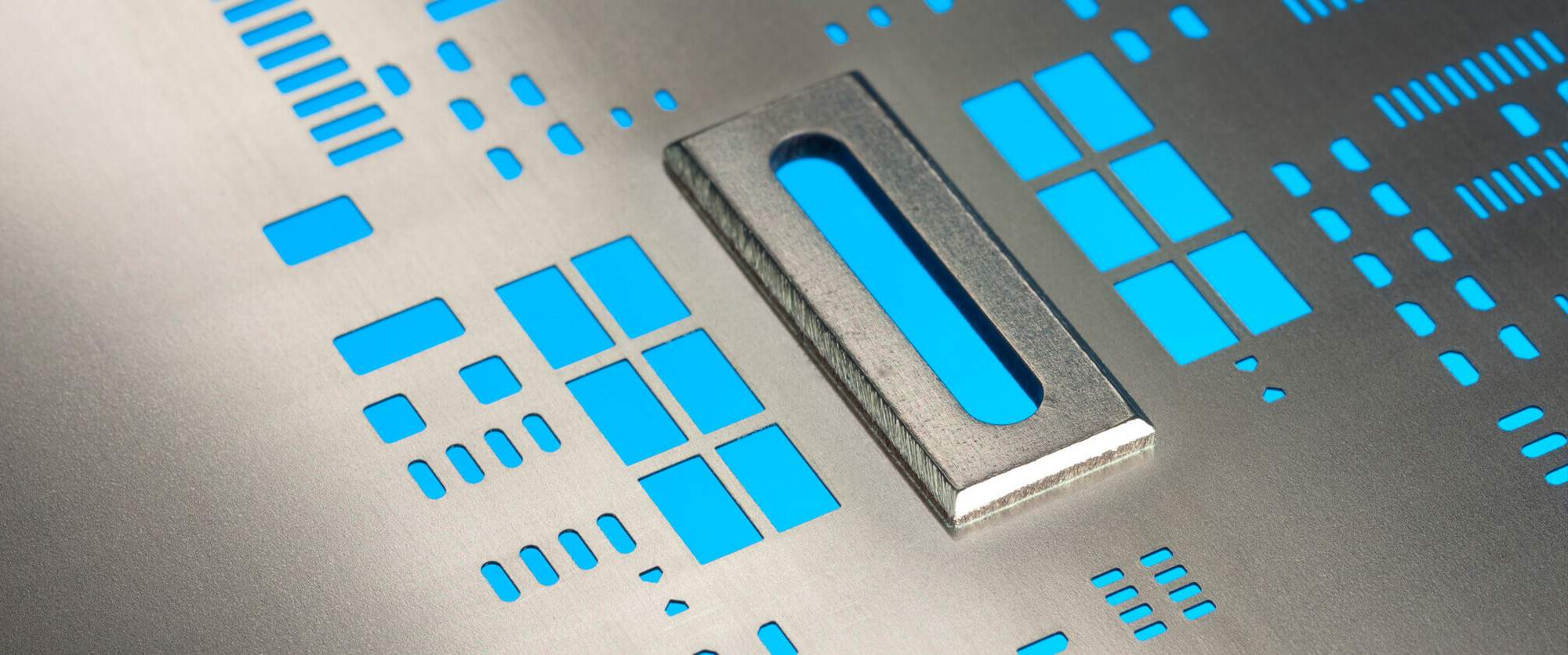

3D - cavity stencil

3D - cavity stencil

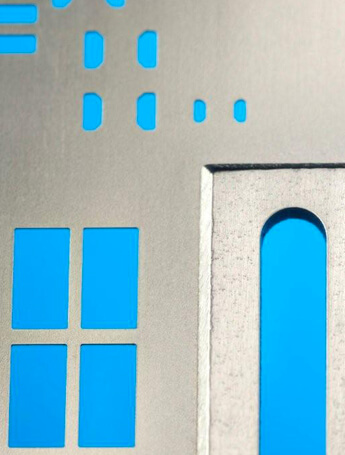

detailed view of a step

3D - cavity stencil

3D - cavity stencil

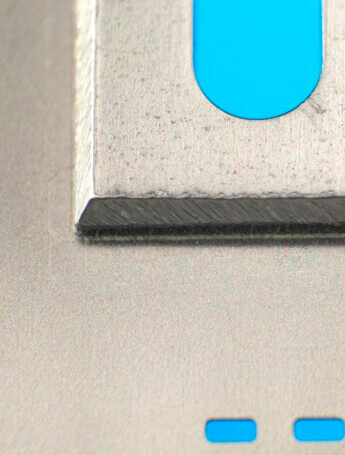

Detaied view of a 1mm high step, view from buttom side.

3D - cavity stenil

3D - cavity stenil

detailed view from the buttom side.

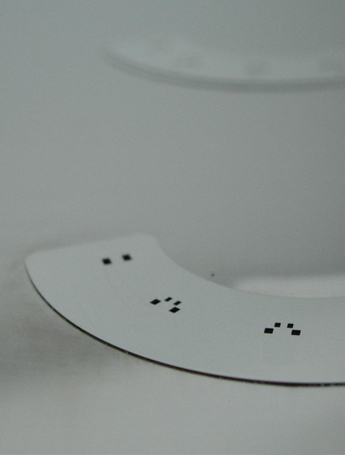

3D - cavity stencil

3D - cavity stencil

view from the underside of the stencil with round cavity.

Was ist eine 3D-Schablone?

Eine 3D-Schablonen unterscheidet sich von einer herkömmlichen Stufenschablone darin, dass die Druckbereiche auf unterschiedlichen Ebenen auf der Leiterplatte stattfinden können.


Welche Stufenunterschiede sind realisierbar?

Es können maximal Stufenunterschiede von 2mm mit unseren Lasern realisiert werden. Die Niveauunterschiede können in 10µm Schritten angepasst werden.

Warum ist ein Spezialrakel notwendig?

Das Standardrakel eines SMD-Druckers kann sich nicht an Stufenunterschiede >100µm anpassen, da es aus Edelstahl besteht und in sich starr ist. Zusätzlich ist der Abstand den man in den Stufen einhalten sollte so hoch, dass der zur Verfügung stehende Platz auf der Leiterplatte oft nicht vorhanden ist. Deswegen muss ein geschlitztes Rakel eingesetzt werden und an die Stufen angepasst werden.
