Ätzlaser - Schablonen

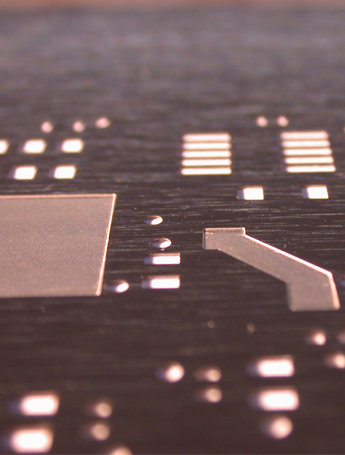

Lasergeschnittene Edelstahlschablone mit Freiätzungen

Wenn große Freiflächen auf der Unterseite einer Schablone herzustellen sind, besteht die Möglichkeit diese in Ätztechnik zu fertigen und die Aperturen für den Lotpastendruck weiterhin im Laserschneidverfahren herzustellen. Die Ätztechnik bietet hier den Vorteil in einem Fertigungsschritt alle dafür vorgesehenen Flächen schnell in der geforderten Tiefe zu ätzen. Diese Methode kann auch für erhabene Masseflächen oder Leiterbahnen auf der Leiterplatte angewendet werden. Die Positionsgenauigkeit der Ätzlaser Schablone liegt wie bei allen SMD - Schablonen bei ±10µm.

Ihre Vorteile

Genauigkeit der Aperturgrößen ±3µm

Hoher Spannzug ˃35N/mm²

Positionsgenauigkeit der Aperturen ±10µm

Ätzlaser - Schablone

Ätzlaser - Schablone

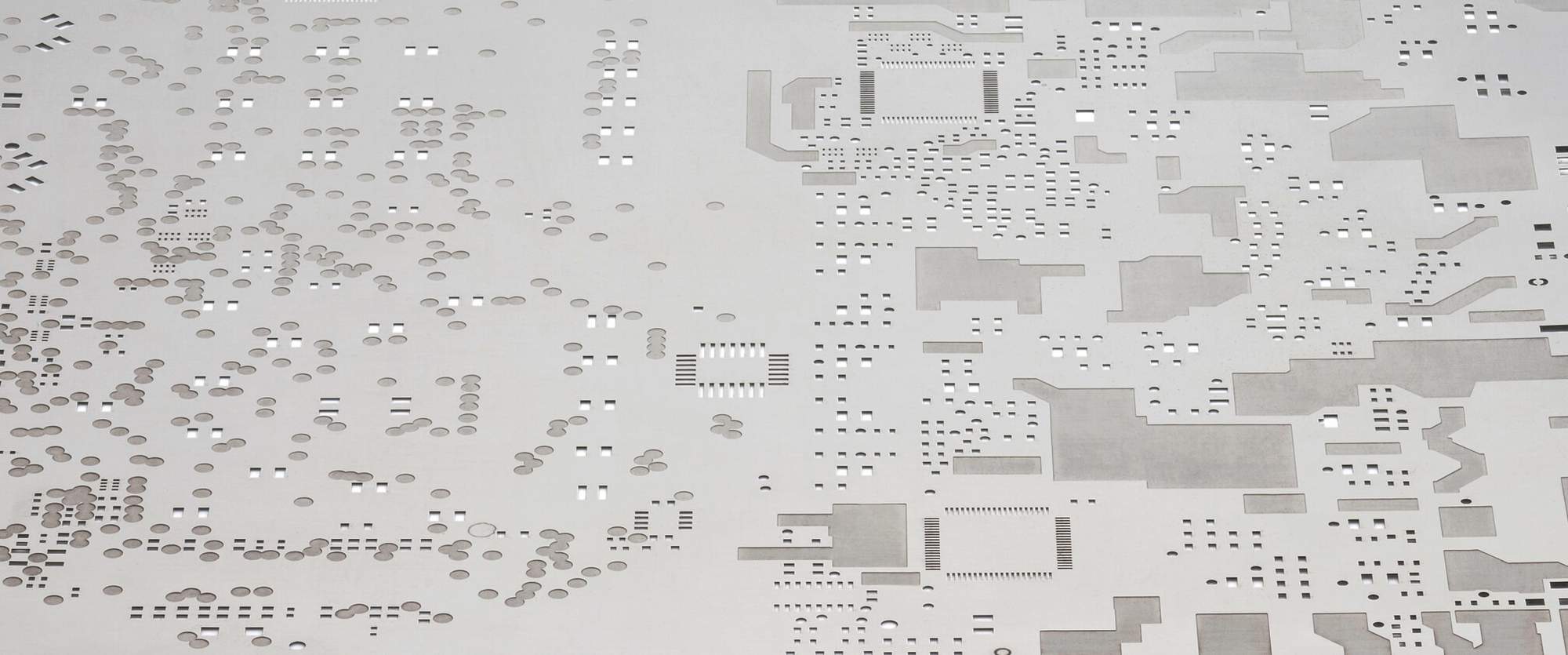

Übersicht mit Freiätzungen

Ätzlaser - Schablone

Ätzlaser - Schablone

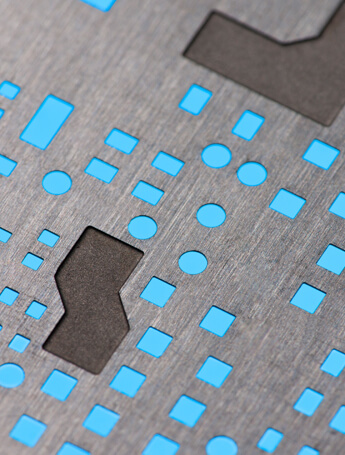

Detaibild einer Freiätzung

Ätzlaser - Schablone

Ätzlaser - Schablone

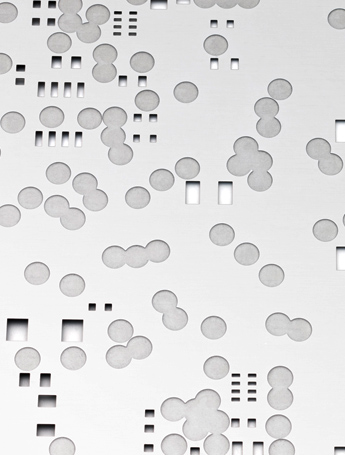

Detailbild mit vielen kleinen Freiätzungen

Ätzlaser - Schablone

Ätzlaser - Schablone

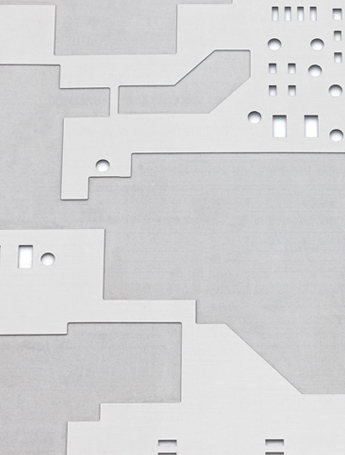

Detaiansicht von unterschiedlichen Freiätzungen

Wann kommt eine Ätzlaser Schablone zum Einsatz?

Bei erhabenen Masseflächen oder Leiterbahnen auf der Leiterplatte kann die Schablone zur Leiterplatte nicht mehr 100%ig abdichten, dazu werden auf der Schablonenunterseite Flächen freigeätzt, die in Höhe und Form der Masseflächen/Leiterbahnen entsprechen. Die Aperturen für den Lotpastendruck werden weiterhin im Laserschneidverfahren gefertigt.

Erhabene Vias auf Leiterplatte

Auch verzinnte Vias können erhaben auf der Leiterplatte herausragen. Hierfür werden Freiätzungen in Form und Höhe der Vias auf der Unterseite der Ätzlaser Schablone angebracht.

Welche Lieferzeiten haben wir bei Ätzlaserschablone?

Die Lieferzeiten sind 1-2 Wochen


Welche Toleranzen garantieren wir bei Ätzlaserschablonen?

Wir garantieren die gleichen Toleranzen wie bei allen Schablonen

Positioniergenauigkeit: ±10µm

Aperturgenauigkeit: ±3µm
