Lasergeschnittene Kleberschablonen für den Kleberdruck

Kleberschablonen werden vorwiegend dann eingesetzt, wenn SMD Bauteile über Kopf mit Hilfe einer Lötwelle gelötet werden müssen. Dabei werden die Klebepunkte in einem Druckprozess mit einer lasergeschnittenen SMD - Schablone platziert und anschließend bestückt bzw. gelötet. Bevorzugt werden dafür Metallschablonen mit einer Materialstärke von 150-400µm eingesetzt. Der Durchmesser, die Höhe und Anzahl der Klebepunkte richtet sich nach der Bauteilgeometrie, die aus den Bestückdaten oder aus hausinternen Bauteilbibliotheken erstellt werden. Die Klebeschablone ersetzt dabei den zeitaufwendigen und kostenintensiven Dispensprozess.

Ihre Vorteile

Exakte Kleberpunkthöhe

Alle Kleberpunkte in einem Druckprozess

Kostengünstige Alternative zum Dispensprozess

Kleber - Schablone

Kleber - Schablone

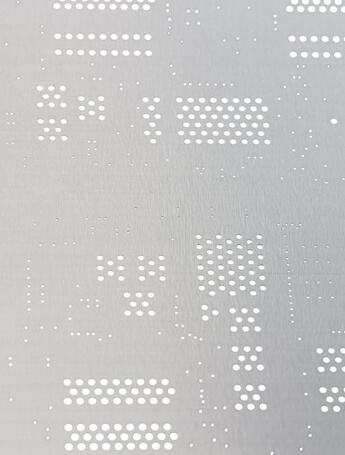

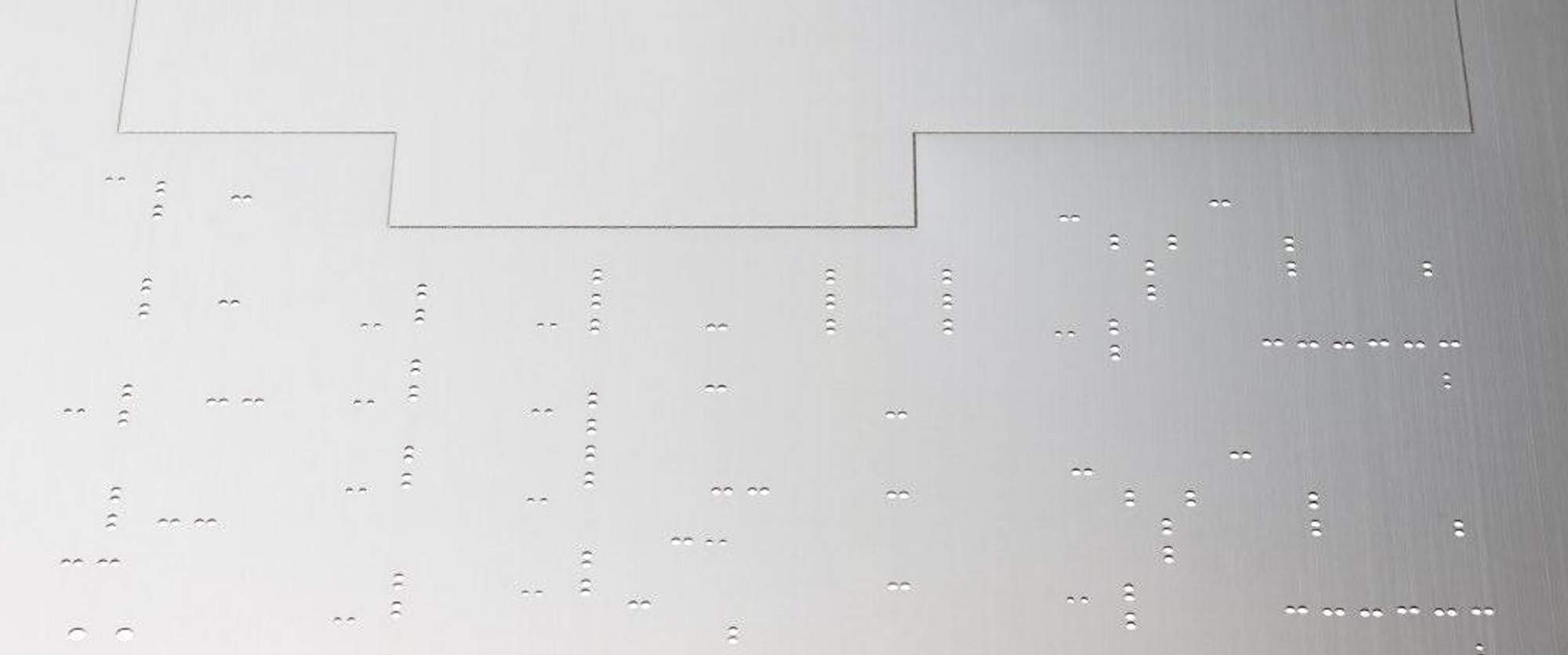

mit runden Öffnungen für den Kleberdruck.

Kleber - Schablone

Kleber - Schablone

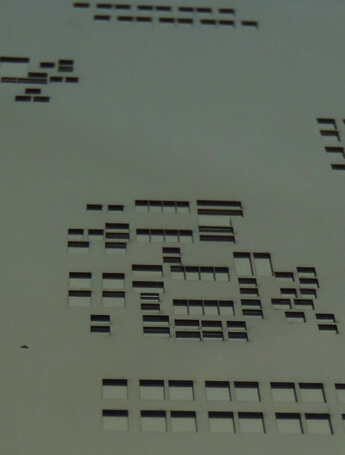

bei der die einzelnen Druckbereiche durch aufgeschweißte Bleche getrennt wurden.

Kleber - Schablone

Kleber - Schablone

für den"Nass" in "Nass" Druck.

Kleber - Schablone

Kleber - Schablone

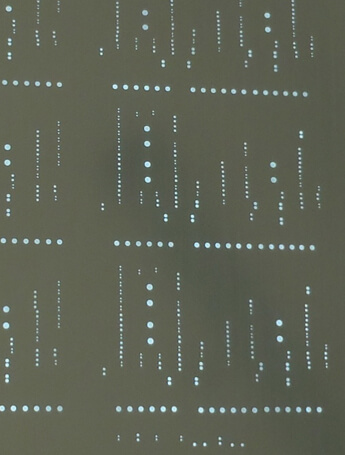

mit exakten Kleberpunkthöhen mittels Schablone

Wann wird eine Kleber-/Pastenschablone eingesetzt?

Wenn aus technischen Gründen nicht alle Bauteile über die Lötwelle gelötet werden können, so kann mit einer Kombination aus Pasten- und Kleberschablone ein sogenannter „Nass in Nass“ Druck durchgeführt werden. Dabei werden die Anschlussflächen für den Reflowprozess zuerst mit einer lasergeschnittenen SMD - Schablone mit Lotpaste bedruckt und anschließend die Klebepunkte mit einer zweiten Schablone der Kleberschablone für den Wellenlötprozess gedruckt. Damit die Kleberschablone die zuerst gedruckten Lotpastendepots nicht zerstört, wird auf der Unterseite der Kleberschablone eine Aussparung in Höhe und Form der Lotpastendepots vorgenommen und mit einem angepassten Deckel versiegelt. Die Größe, Höhe und Form des Deckels wird dabei immer individuell an das Layout der Leiterplatte angeglichen.

Welche Vorteile bietet eine Kleberschablone?

Mit Hilfe der Kleberschablone können exakte Kleberpunkthöhen in einem Druckprozess realisiert werden. Damit kann man sich die Kosten für die Anschaffung eines Dispenser sparen. Es ist eine kostengünstige Alternative zum Dispensprozess. Die Höhe der Klebepunkte wird durch die Schablonenstärke bestimmt.
