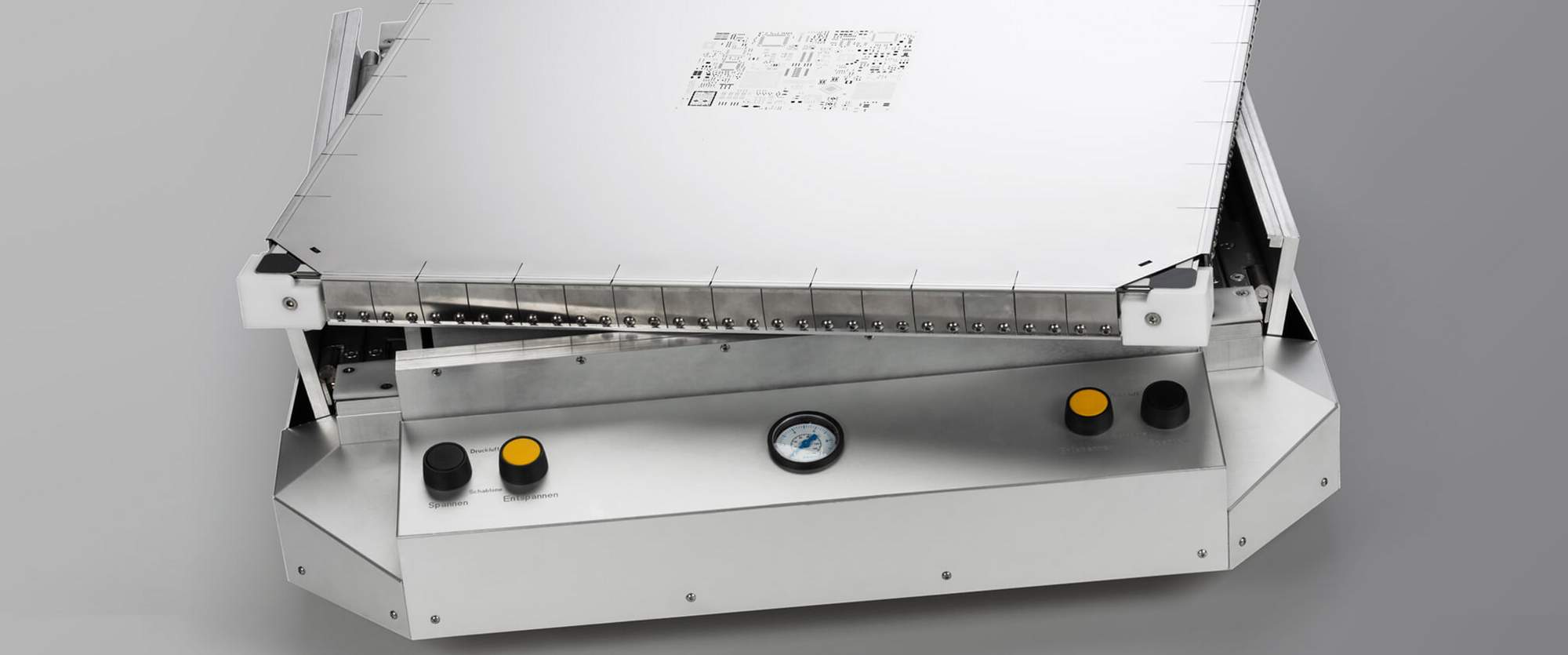

Spannsystem LJ 745

Das patentierte Spannsystem LJ 745 von LaserJob mit neuer Rahmentechnologie überzeugt durch seine hohe Stabilität. Mit Aluminiumprofilen, die auf der Unterseite der Edelstahlschablone angebracht sind, wird die notwendige Stabilität erzeugt und ein Knicken der Schablone verhindert.



Die Schablone des Spannsystem LJ 745 ist ausgestattet mit einer gleichmäßig hohen Spannkraft von >40N/cm. Dadruch können auch anspruchsvolle Baugruppen gefertigt werden, die einen Druckprozess mit hoher Positioniergenauigkeit voraussetzen.  Selbst Schablonenstärken ab 30µm können mit dem Spannsystem LJ 745 problemlos eingesetzt werden. Neu in dem Spannsystem LJ 745 ist die integrierte Beleuchtungseinheit, die eine schnelle Kontrolle des Padbildes hinsichtlich Verschmutzung ermöglicht. Es können im Spannsystem LJ 745 Rahmengrößen 584 x 584mm und 736 x 736mm eingesetzt werden, auch mit einer Schablonenstärke ab 30µm.

Ihre Vorteile

Hoher Spannzug identisch mit gerahmter Schablone

Schablonenstärken ab 30µm einsetzbar

Erhöhte Stabilität durch Rahmentechnologie

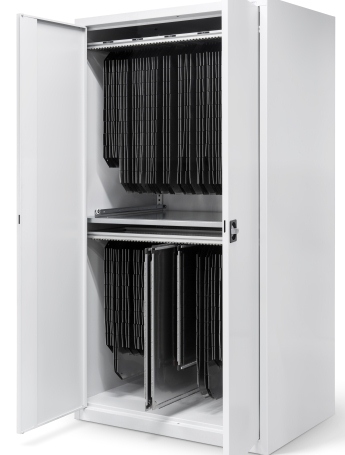

Aufbewahrungsschrank

Aufbewahrungsschrank

Grundfläche das Archivschrankes 0,7m². Über ein Nummernsystem kann jede Schablone schnell und einfach zugeordnet werden.

Spannsystem LJ 745

Spannsystem LJ 745

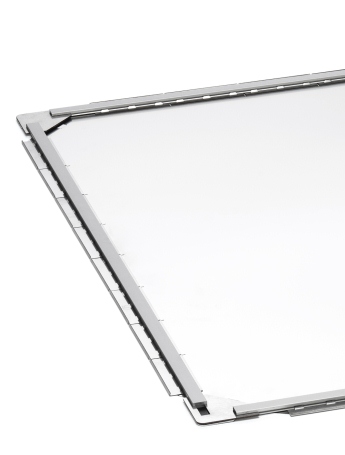

Schablone im Spannrahmen.

Spannsystem LJ 745

Spannsystem LJ 745

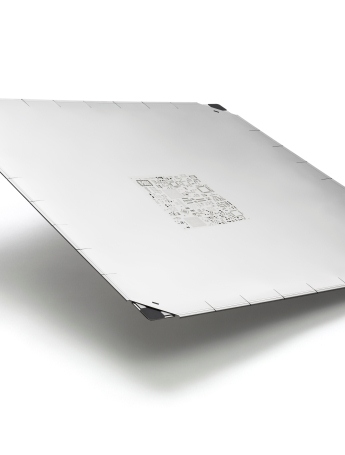

Mit Aluminiumprofilen, die auf der Unterseite der Schablone angebracht sind, wird die notwendige Stabilität erzeugt und ein Knicken der Schablone wird dadurch verhindert.

Spannsystem LJ 745

Spannsystem LJ 745

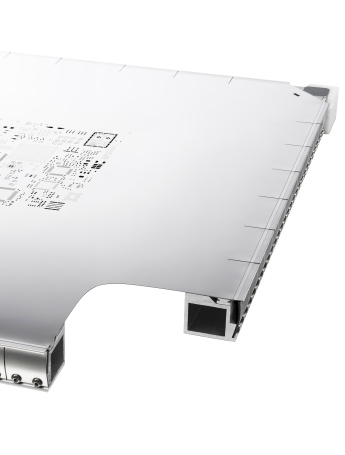

Unterseite der Schablone mit Aluminiumprofilen.

Wie können Schablonen aufbewahrt werden?

Wir bieten einen Aufbewahrungsschrank für Schablonen im Spannsystem LJ 745 an.

Auf einer Grundfläche von 0,7m² können 100 Schablonen für das Spannsystem LJ 745 übersichtlich aufbewahrt werden. Die Schablonen werden direkt an Profilleisten aufgehängt. Es werden keine Kartons benötigt, daher umweltschonend und kostengünstig!


Ihre Vorteile:

  • platzsparende Lagerung
  • übersichtliche und eindeutige Zuordnung
  • sichere Aufbewahrung

Wie kann die Schablone auf Sauberkeit inspiziert werden?

Optional ist eine Beleuchtungseinheit in die Schnellspannstation integrierbar, um die

Inspektion der Schablone bzw. der Aperturen besser beurteilen zu können. Die Beleuchtungseinheit besteht aus wartungsfreien LED´s mit besonders hoher Lumenzahl, damit auch kleinste Aperturen sicher inspiziert werden können.


In welche Materialstärken bieten wir die Spannsystemschablonen an?

Wir bieten Schablonen ab einer Materialstärke von 30µm an. Weitere Materialstärken sind

40, 50, 60, 70, 80, 90, 100, 120, 130,140, 150, 180, 200, 250, 300, 400


Wie unterscheiden wir die Schablonen nach RoHS?

Wir bieten die Schablonen mit farblichen Ecken an, damit kann eine Unterscheidung nach RoHS in bleihaltiger - bzw. bleifreier Variante gewährleistet werden.
