VectorGuardTM - Spannsystem

Das patentierte Spannsystem ist eine vierseitiges Federspannsystem für SMD-Schablonen mit blauem Profilrahmen.

Es wird in den Standardgrößen 23" x 23" und 29" x 23" (584 x 584mm und 736 x 584mm) angeboten. Zusätzlich ist es mit einem Adapterrahmen erweiterbar auf Außenmaß 29" x 29". SMD-Schablonen im VectorGuard®-Spannsystem sind nur in begrenzten Materialstärken lieferbar

Ihre Vorteile

Materialstärken sind verfügbar in (µm)

80, 100, 120,

130, 150,180, 200, 250

VectorGuardTM

VectorGuardTM

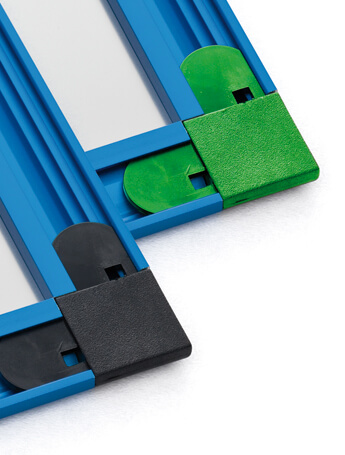

VectorGuard Rahmen mit farblicher Kennung in den Ecken.

VectorGuardTM

VectorGuardTM

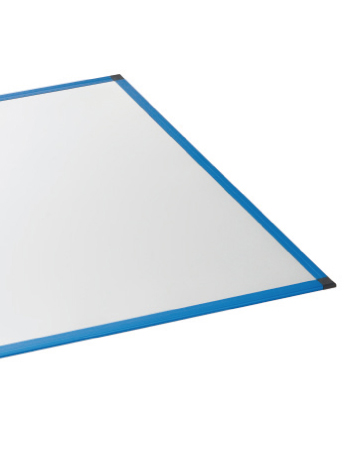

Übersicht einer Schablone im VectorGuard-Rahmen.

VectorGuardTM

VectorGuardTM

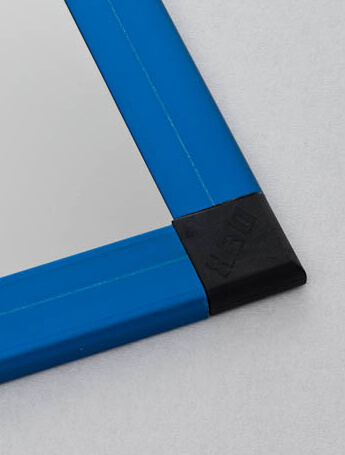

Deatailbild einer Schablone

VectorGuardTM

VectorGuardTM

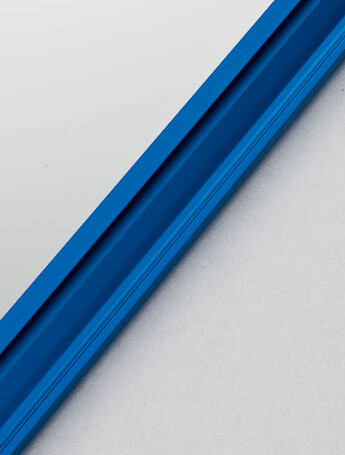

Detailbild von unten

Wie groß ist die reine Blechgröße?

Die reine Blechgröße für die Standardgröße 584 x 584 mm ist 555,5 x 555,5 mm und stellt somit die maximale Bearbeitungsfläche dar. Für die Standardgröße 736 x 736 mm ist die reine Blechgröße 708 x 555,5 mm.

Welche Lieferzeiten haben VectorGuard®-Spannsysteme?

Wir halten ein umfangreiches Lager an Rohlingen bereit, um innerhalb 3 Werktage Schablonen im Standardservice versenden zu können.

Zusätzlich bieten wir Eilfertigungen im 6 –Stunden und 24-Stunden Eilservice an.


Kann auch eine Stufenschablone im VectorGuard®-Spannsysteme hergestellt werden?

Ja, es besteht keine Einschränkung. Es können Stufen nach oben als auch nach unten eingearbeitet werden, vergleichbar einer Schablone im Rahmen.


Wie werden die Schablonen aufbewahrt?

Wir bieten Aufbewahrungstaschen für Schablonen im Spannsystemen an. Damit können die Schablonen staubfrei und sicher gegen mechanische Einflüsse aufbewahrt werden.


Wie unterscheiden wir die Schablonen nach RoHS?

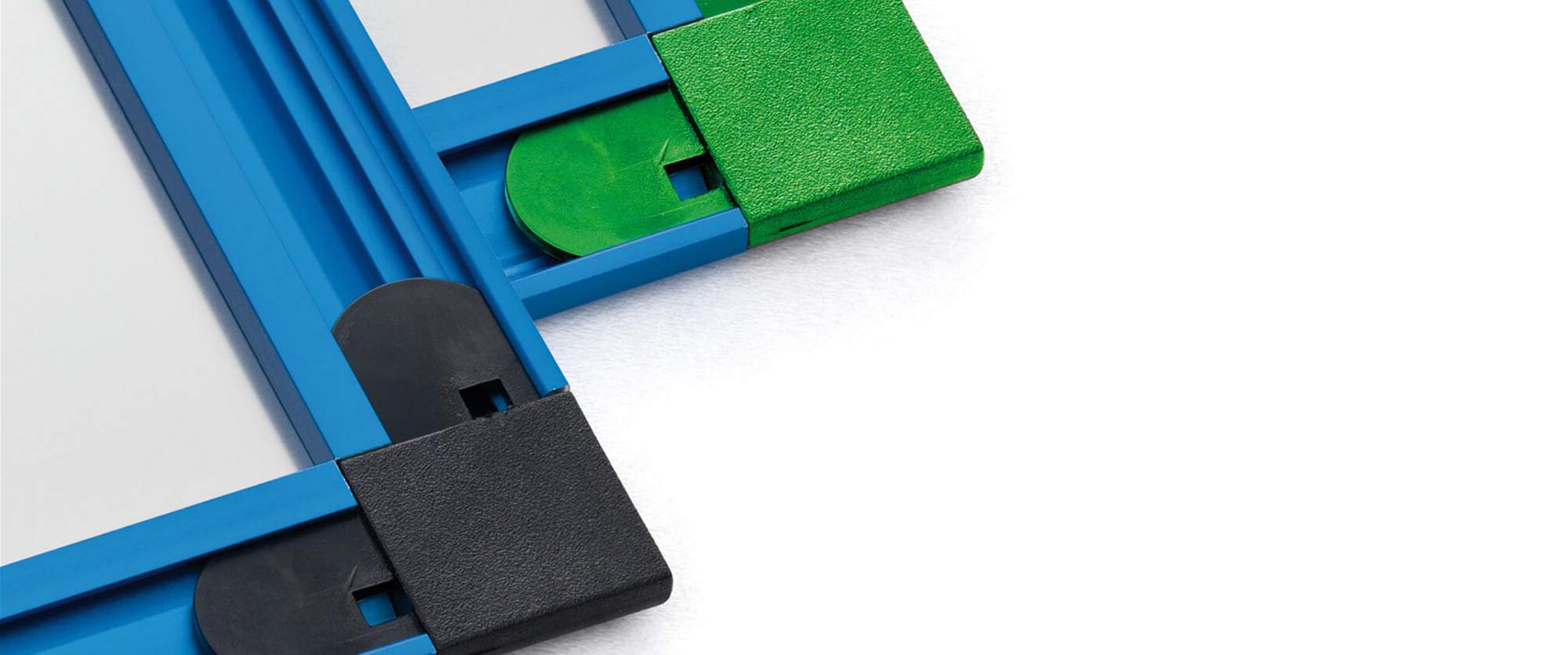

Wir bieten die Schablonen mit farblichen Ecken an, damit kann eine Unterscheidung nach RoHS in bleihaltiger - bzw. bleifreier Variante gewährleistet werden.
